Arriver en haut d’un escalier plongé dans le noir parce que l’unique interrupteur se trouve en bas, tout le monde a connu cela. Le montage va-et-vient règle le problème en permettant d’allumer et d’éteindre un même point lumineux depuis deux endroits différents. Son principe tient en quelques fils, mais un mauvais repérage suffit à le rendre inopérant. Voici comment il fonctionne, quels conducteurs utiliser selon la norme NF C 15-100, comment le poser.
Comment fonctionne un va-et-vient ?

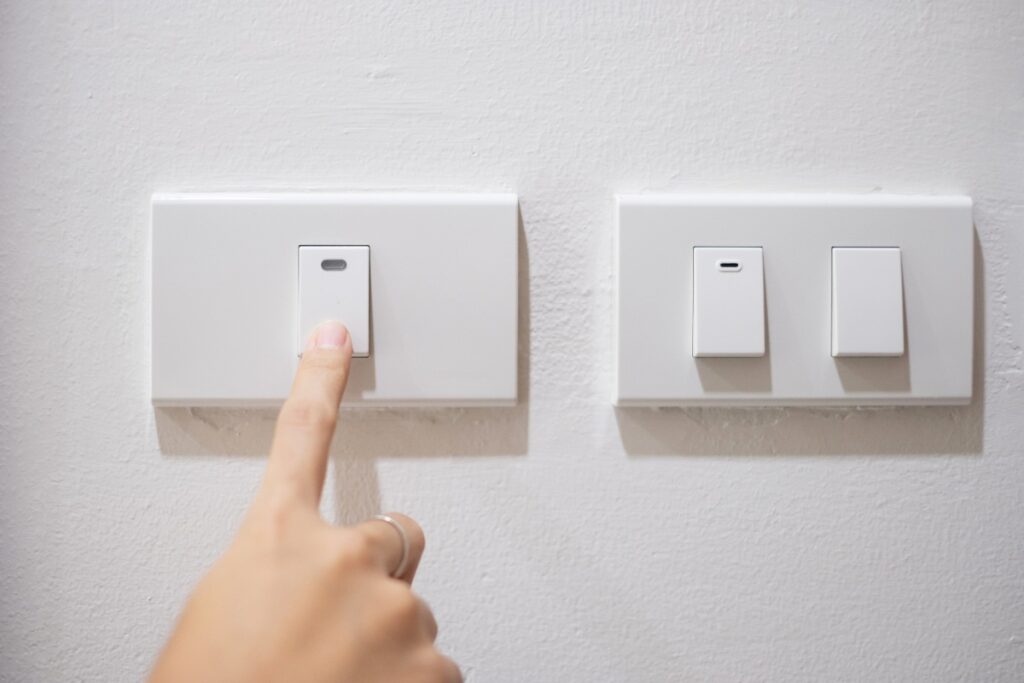

Un interrupteur va-et-vient ne se contente pas d’ouvrir ou de fermer un circuit. Il possède trois bornes, une borne commune, souvent marquée L ou C et deux bornes de sortie appelées bornes navettes. Selon la position de la touche, le courant qui arrive sur la borne commune repart par l’une ou l’autre navette.
Le montage associe deux de ces interrupteurs, reliés entre eux par deux fils navettes. Sur le premier, la borne commune reçoit la phase venant du tableau. Sur le second, la borne commune repart vers la lampe. La lumière s’allume quand les deux interrupteurs aiguillent le courant sur la même navette et s’éteint dès que l’un des deux bascule, d’où la possibilité d’agir des deux côtés.
Avant d’acheter le matériel, quelques repères chiffrés aident à dimensionner le montage. Ils valent pour un logement neuf comme pour une rénovation :
- Un interrupteur va-et-vient comporte 3 bornes, soit 3 fils à raccorder dans chaque boîtier.
- Entre les deux interrupteurs circulent 2 fils navettes, qui ne sont jamais reliés à la lampe.
- Le circuit d’éclairage utilise des conducteurs en cuivre de 1,5 mm², protégés par un disjoncteur de 10 ou 16 A.
- Un même circuit d’éclairage peut alimenter jusqu’à 8 points lumineux.
- Un interrupteur va-et-vient d’entrée de gamme coûte environ 5 à 15 €, contre 20 à 40 € pour un modèle design ou lumineux.
- Au-delà de 2 points de commande, le télérupteur devient la solution la plus simple et la plus fiable.
Ce principe ne change pas avec les modèles à voyant ou les façades haut de gamme, puisque seul l’habillage évolue, et on retrouve cette logique de commande partagée jusque dans le garage, où le fait de copier la télécommande du portail permet à chacun d’ouvrir depuis sa voiture. La norme NF C 15-100 prévoit par ailleurs une commande d’éclairage à l’entrée de chaque pièce et dans une pièce à deux accès, le va-et-vient reste la façon la plus directe de respecter cet esprit.
Conducteurs, couleurs et sections, le câblage en détail
Les couleurs des fils ne sont pas un détail esthétique. Le bleu est réservé au neutre et le vert/jaune à la terre, sans aucune exception possible. La phase est le plus souvent rouge, marron ou noire, tandis que les navettes peuvent prendre n’importe quelle autre couleur, avec une préférence courante pour l’orange ou le violet.
L’idéal consiste à utiliser la même couleur pour les deux navettes et une teinte différente pour le retour lampe, ce fil qui relie le second interrupteur au luminaire. Ce repérage évite bien des hésitations le jour où il faut intervenir à nouveau, surtout quand plusieurs circuits cohabitent dans la même boîte.
Le neutre, lui, ne passe jamais par les interrupteurs, il file directement du tableau ou de la boîte de dérivation jusqu’au point lumineux. Côté section, le 1,5 mm² est le minimum imposé pour l’éclairage. Un fil plus fin chaufferait sous la charge et finirait par abîmer les bornes, voire l’isolant.
Poser une double commande d’éclairage en toute sécurité
Avant de toucher au moindre fil, coupez le disjoncteur du circuit concerné, puis le disjoncteur général si le repérage du tableau laisse le moindre doute. Vérifiez ensuite l’absence de courant avec un vérificateur d’absence de tension conforme. Le multimètre, pourtant présent dans beaucoup de caisses à outils, n’est pas reconnu pour cet usage.

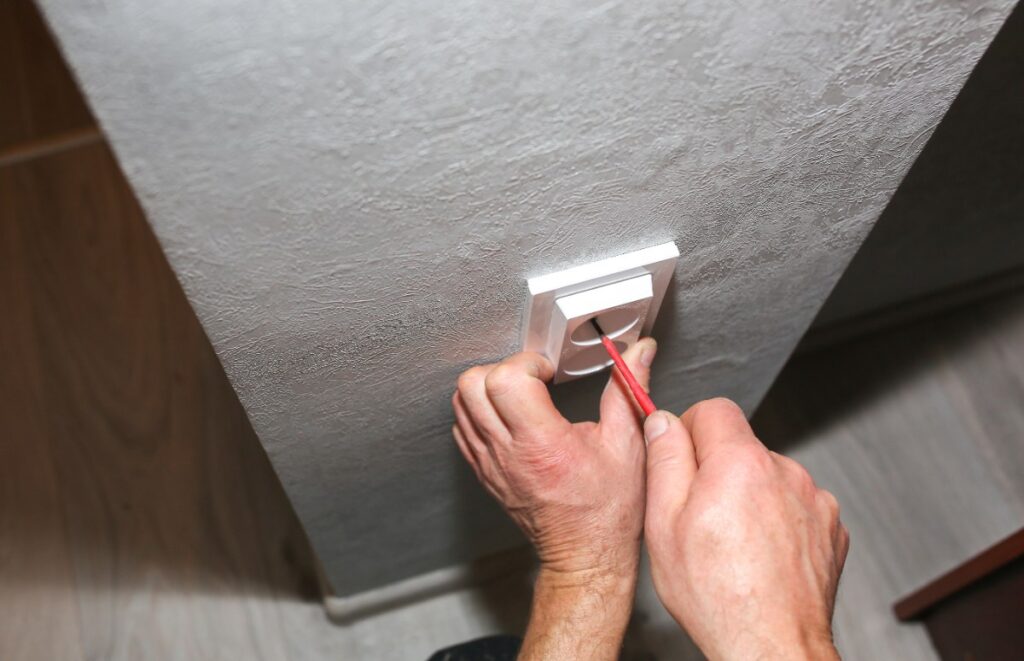

Le reste du matériel est simple, deux interrupteurs va-et-vient, du fil de 1,5 mm², deux boîtes d’encastrement, des tournevis isolés et une pince à dénuder. Si vous remplacez un montage existant, prenez une photo du câblage avant de débrancher quoi que ce soit. Ce réflexe évite de longues minutes à démêler des fils identiques.
Le raccordement suit ensuite une logique immuable. La phase arrive sur la borne commune du premier interrupteur, les deux navettes relient les bornes 1 et 2 d’un interrupteur à l’autre, et la borne commune du second part vers la lampe. Inverser les navettes n’empêche pas le fonctionnement, cela change simplement le sens de la touche.
Télérupteur, sans-fil et domotique, au-delà de deux commandes
Dès qu’un couloir compte trois portes ou qu’une grande pièce appelle trois commandes, le va-et-vient montre ses limites. Le télérupteur prend alors le relais, installé au tableau électrique, il reçoit de simples impulsions envoyées par des boutons poussoirs répartis dans la pièce. Il suffit d’ajouter un poussoir en parallèle des autres pour créer un point de commande supplémentaire, sans modifier le reste du circuit.
En rénovation, les interrupteurs sans fil évitent de creuser des saignées dans les murs. Un petit récepteur placé derrière le luminaire capte le signal radio envoyé par la commande, qui fonctionne sur pile ou, pour certains modèles, grâce à l’énergie produite par la pression du doigt. On peut ainsi ajouter une commande au pied du lit ou en haut d’une mezzanine sans percer un seul mur.
Les modules connectés vont encore plus loin en se glissant derrière un va-et-vient existant. L’éclairage se pilote alors aussi depuis un smartphone ou un assistant vocal et peut suivre des scénarios, comme un allumage progressif du couloir le matin. Quelle que soit la solution retenue, la conformité à la NF C 15-100 reste indispensable.
